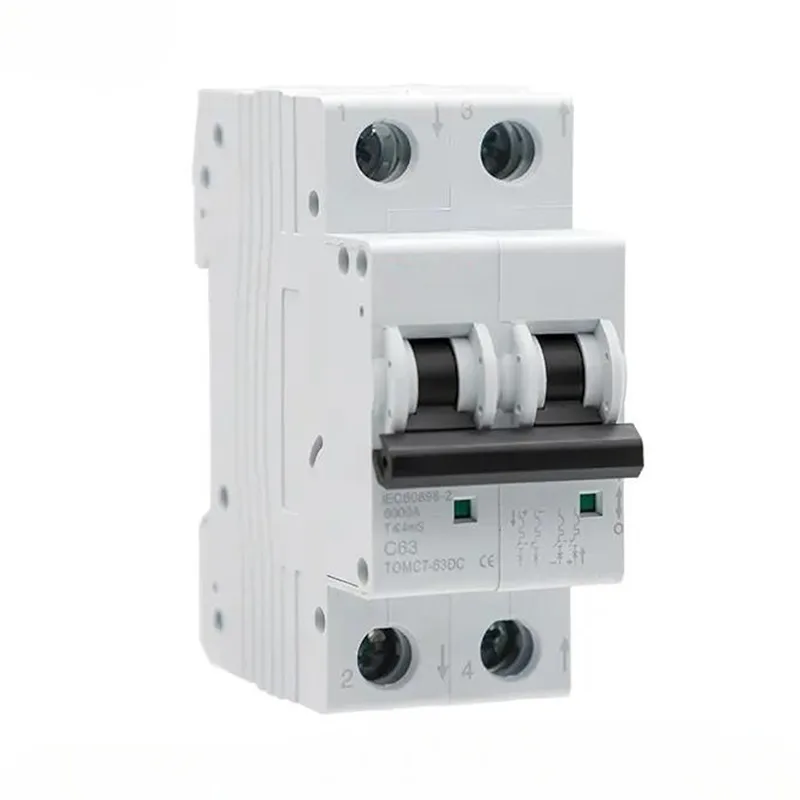

DNB1Z-63 미니어처 DC 회로 차단기

중국 제조업체 Greenwatt에서 제조 한 DNB1Z-63 미니어처 DC 회로 차단기는 태양 광 발전 및 기타 응용 분포 : 250 V (1p), 800V (2/3p) 및 1200 V (4P)의 DC 전력 분포에 적합합니다. 이 제품은 아크 소화 및 전류 제한 기능을 특징으로하며 결함을 빠르게 방해합니다. 당사의 제품은 고품질 자료로 만들어졌으며 쉽게 구매할 수 있습니다.
고도 : ≤ 2000 미터
작동 온도 : -25 ~ +40 ° C (24 시간 평균 : ≤ +35 ° C).

문의 보내기

제품 설명

당사의 DNB1Z-63 미니어처 DC 회로 차단기는 DC 전력 분배, 특히 태양 광 발전 시스템 용으로 설계되었습니다. 최대 250 V DC (1p), 800V DC (2p 및 3p) 및 1200 V DC (4p)의 작동 전압에 대한 평가입니다. 전용 Arc-Extinguishing 및 전류 제한 시스템은 DC 결함 전류를 빠르게 방해하여 중요한 구성 요소를 보호하고 PV 시스템의 안정적인 작동을 보장합니다.

제품 운영 및 설치 조건

고도 : ≤ 2000m; 더 높은 고도를 보려면 제조업체에 문의하십시오.

주변 온도 : -25 ° C ~ +40 ° C, 24 시간 평균은 +35 ° C를 초과하지 않습니다. 이 범위 밖에서 제조업체에 문의하십시오.

설치 : 장치를 방수 분배 인클로저에 장착하십시오.

제품 세부 사항

정격 절연 전압 (UI)	1250V
정격 작동 전압 (UE)	DC (IP) : 15V, 60V, 100V, 180V, 250V; DC (2P) : 125V, 375V, 550V, 600V, 800V DC (3P) : 750V, 800V; DC (4P) : 800V, 1000V, 1200V
프레임의 정격 전류	63A
동일한 쉘 프레임의 다른 전류	6a, 10a, 16a, 20a, 25a, 32a, 40a, 50a, 63a
정격 작동 단락 파괴 용량 (ICS = ICU)	6ka
정격 작동 단락 파괴 용량 (ICS = ICU)	2P 800V \ 4P 1200V 2KA
기계적 수명	2000 년대
전기 수명	10000second (DC250V / 2P 미만의 DC125V / 1P 아래), 1000 초 (기타 전압 사양)
자격증	CB CE CCC
정격 충동 견해 전압 uimp	6ka
트립 특성 / 트립 유형	B / C; 열 도자기
과전압 수준	Ⅲ
오염의 클래스	3
보호 등급	IP40; 연결 포트 IP20
축축한 내열	클래스 2
상대 습도	≤95%
기준	IEC 60947-2 GB / T 14048.2
지진 저항	기본 IEC 60068-2-6
기계적 충격 저항 매개 변수	기본 LEC 60068-2-27
주변 온도 작동	-30 ℃ ~ 70 ℃
축축한 내열	DB 클래스 (온도 55 ℃ 6 사이클)
저장 환경 온도	-30 ℃ ~ 70 ℃
고도	≤2000m
무게	0.12kg/p
울로 둘러싼 땅	/ sd / mx / mn / mx +
MX 제어 전압	DC : 12V, 24V, 220V; AC : 110V, 220V, 380V 전원 공급 장치가 75W보다 낮지 않아야합니다.
MN 정격 전압 유엔	AC220V AC380V
