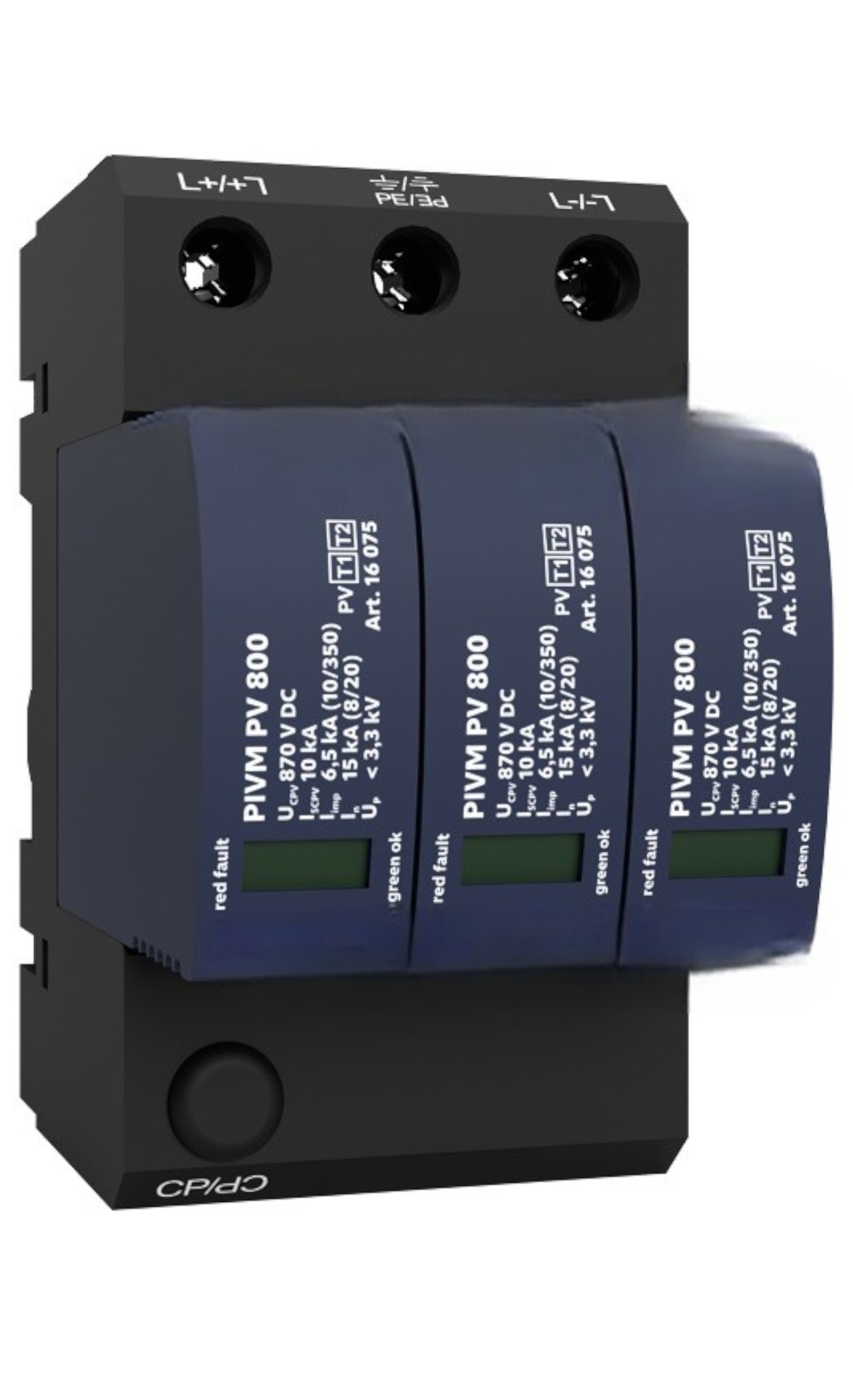

타입 1+2 PV SPD | y- 연결 | 백업 퓨즈 없음 | LPL III – IV

공간과 거리가 제한되는 경우 PV 어레이에 대한 직접 스트라이크 능력 보호 기능.

이러한 번개 임펄스 전류 및 서지 러셔 (유형 1+2)는 외부 번개 보호 시스템 (LPS)을 사용하지만 필요한 분리 거리를“S”로 유지할 수없는 태양 광 시스템의 DC 측에 대한 목적으로 제작되었습니다. 이 장치는 인버터, 문자열 및 DC 버스 바르를 보호하기 위해 타입 2 서지 억제와 번개 임펄스 전류의 타입 1 기능을 결합합니다.

강력하고 결함 내성 작업을위한 Y- 연결.

Y 형 연결은 작업 도체가 지구 결함에 더욱 저항력이있어 까다로운 접지 조건과 혼합 전위 환경에서 PV DC 네트워크를 안정화시키는 데 도움이됩니다.

통합 안전-백업 퓨즈가 필요하지 않습니다.

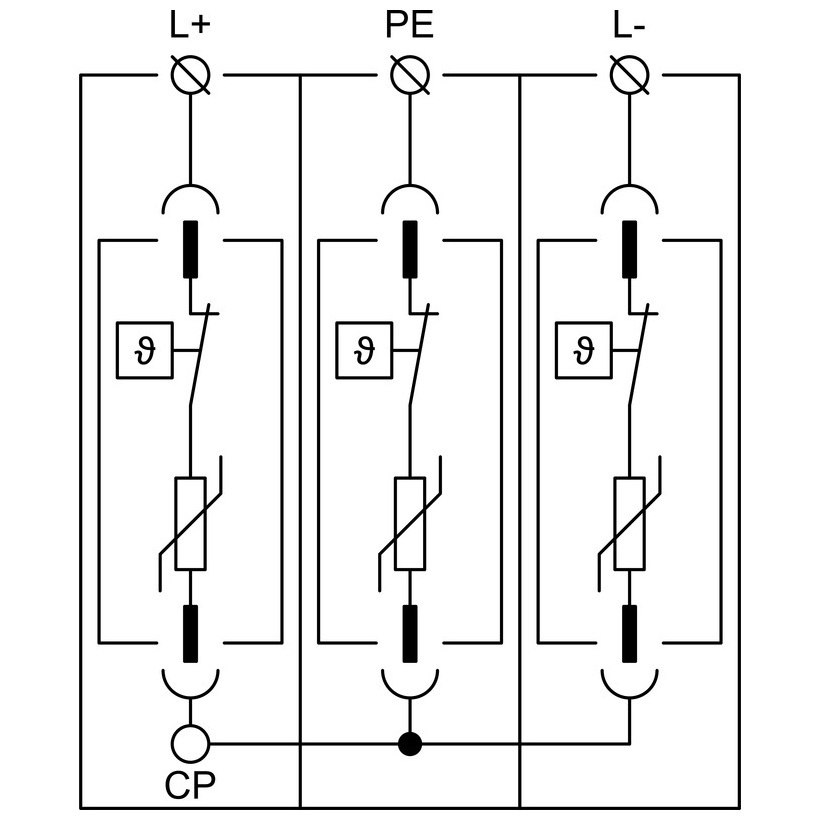

L+, L -L -및 PE 사이의 각 바리스터 섹터에는 내부 열 분리기가 장착되어 있습니다. Varistor-Life (과열)에서 Disconnector는 DC 전류를 방해하고 명확한 결함 표시를 제공합니다. 특수 연결 연결기 구조는 별도의 백업 퓨즈없이 설치, 조정을 단순화하고 공간을 절약 할 수 있습니다.

포괄적 인 PV 시스템 보호.

양성 및 음성 버스 바의 장비 결합을 보장함으로써, 이들 로터는 PV 시스템에 직접 번개를 포함하여 대기 분비물로 인한 일시적 과전압을 감소시킨다. 옥상 및 C & I 배포의 대부분을 다루는 번개 보호 수준 LPL III 및 IV에 적합합니다.

서비스 및 모니터링 옵션.

M 표시 : 빠른 교체 및 최소화 된 다운 타임을위한 제거 가능 (플러그인) 모듈 설계.

DS 표시 : PLC/SCADA/알람 릴레이에 대한 상태 신호를위한 원격 모니터링 접촉.

일반적인 응용 프로그램

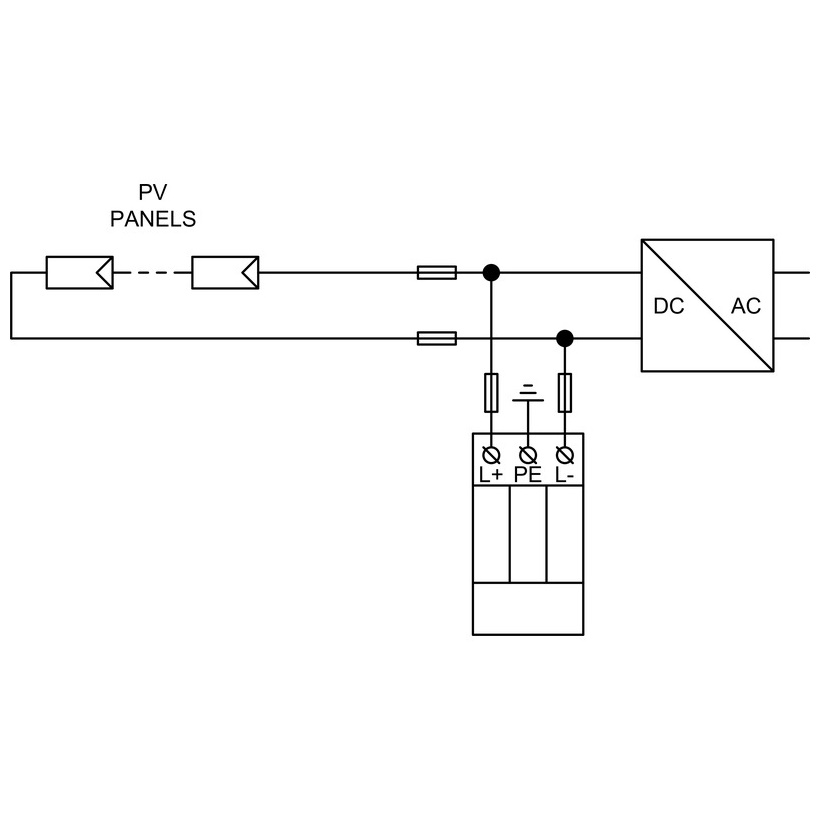

분리 거리 "S"가 달성 할 수없는 경우 PV Combiner/Re-Combiner Box 및 인버터 DC 입력

외부 LP가 장착 된 옥상 및 상업/산업 공장

백업 퓨즈를 추가하지 않고 조정 된 유형 1+2 보호를 찾는 프로젝트 개조

한눈에 주요 기능

타입 1 + 2 PV Surge Arrester (번개 임펄스 + 서지 억제)

y- 연결-작업 도체의 지구 결함에 대한 내성

L+, L -, PE의 내부 열 단절 자; 결함에 대한 DC 전류 중단

특수 연결 끊기기 구성 덕분에 백업 퓨즈가 필요하지 않습니다

분리 거리 "S"가 관찰되지 않을 때 외부 LPS가있는 PV DC 측의 경우

LPL III – IV에 적합합니다

옵션 : M = 이동식 모듈, DS = 원격 모니터링
